【Unity】シンプルなuGUIのScrollViewを作ったので紹介する【縦スクロールのみ】

どーも、ぐるたか@guru_takaです。

Unityの開発で、スクロールビューを実装することになりました。完成できたモノはこちら！

シンプルな縦スクロールビューにくわえ、スクロールを誘導する三角アイコンを設置。ビューがtop→bottomにスクロールされると三角アイコンがフェードアウト、逆の場合はフェードインするようにしています。

自身の備忘録もかねて、シンプルなScrollView作り方を紹介。参考になれば幸いです！

スポンサードリンク

スクロールビューの基本的な作り方
アイコンが上下に動くShaderを作成
三角アイコンのフェードイン・アウトの実装
- スクロールビューの位置情報を取得
- アイコンのフェードイン・アウト
最後に

スクロールビューの基本的な作り方

STEP.1

create→UI→scroll viewで作成

STEP.2

Horizontalのチェックマークを除外

STEP.3

お好みでVerticalの見た目を変更

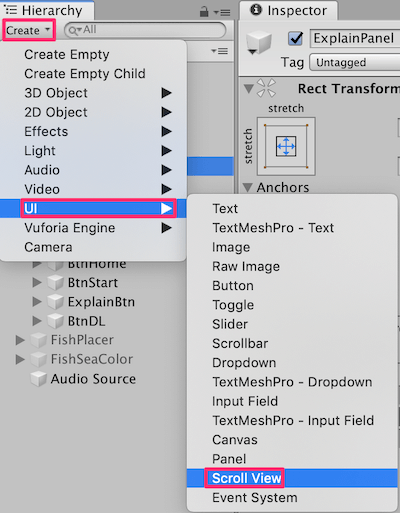

STEP1：create→UI→scroll viewで作成

以下の手順でスクロールビューを作りましょう！

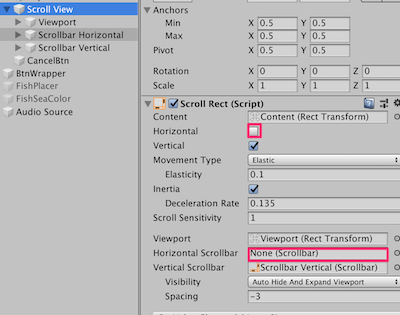

STEP2：Horizontalのチェックマークを除外

横方向のスクロールがいらない場合は、以下の作業をすればOK！

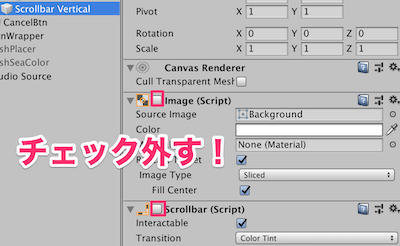

STEP3：お好みでVerticalの見た目を変更

縦方向のスクロールバーが邪魔であれば、以下のようにして消すことができます！

これで大まかなスクロールビューは完成です！
Contentの中に表示させたいコンテンツを入れてきましょう。Viewportはマスクの役割を担っています。

スクロールビューの参考リンク

参考「Unity uGUI」スクロールビューの基本と軽量なスクロールリストビューの作り方Qiita 参考 uGUIのScroll ViewをはじめてみるQiita 参考【unity】スクロールビューの作り方を世界一丁寧に説明するGamebox

アイコンが上下に動くShaderを作成

次はアイコンを上下に動かします。ここでは、Shaderで頂点を上下運動させています！

ソースはこちらです！

Shader "Custom/ui_arrow"
{
    Properties
    {
        //色
        _Color("Color", Color) = (1.0, 1.0, 1.0, 1.0)
        //アイコンのテクスチャ
        _MainTex ("Texture", 2D) = "white" {}
        //波長
        _MoveLength("MoveLength", Range(0, 50)) = 30
        //スピード
        _Speed("Speed", Range(0, 100)) = 50
    }
    SubShader
    {
        Tags {"Queue"="Transparent" "RenderType"="Transparent"}
        LOD 100

        //alpha値を考慮
		Blend SrcAlpha OneMinusSrcAlpha

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_fog

            #include "UnityCG.cginc"

             float4 _Color;

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            float _MoveLength,_Speed;

            v2f vert (appdata v)
            {
                v2f o;
                //上下運動
                v.vertex.y += _MoveLength * sin(_Time.x * _Speed) * sin(_Time.x * _Speed);
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                fixed4 col =  tex2D(_MainTex, i.uv);
                col.rgb = abs(1 - col.rgb);//黒→白に反転
                return col * _Color;
            }
            ENDCG
        }
    }
}

特段、難しいことはしていません。シンプルに、頂点をsin関数で動かしています。使用したテクスチャはこちらです。

フリー素材の関係上、shader内で黒→白に反転させています。

col.rgb = abs(1 - col.rgb);//黒→白に反転

頂点移動やalpha値の仕組みが気になる方は、以下リンクが参考になりますので、是非チェックしてみてください！
参考【Unityシェーダ入門】シェーダで旗や水面をなびかせるおもちゃラボ参考 A simple color's inversion.Shaders Laboratory

三角アイコンのフェードイン・アウトの実装

最後にアイコンをフェードイン・アウトさせます。

フェードイン：topに差し掛かったとき
フェードアウト：topから離れたとき

そのため、スクロールビューの位置情報を取得→その後にフェードイン・アウトの処理を行っていきます。

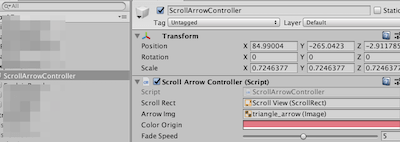

説明の便宜上、先にソースから公開します！

using UnityEngine;
using UnityEngine;
using UnityEngine.UI;

public class ScrollArrowController : MonoBehaviour {
    [SerializeField] ScrollRect scrollRect;
    [SerializeField] Image arrowImg;
    //最初の三角アイコンの色
    [SerializeField] Color colorOrigin;
    //フェードイン・アウトするスピード
    [SerializeField, Range (1, 10f)]
    int fadeSpeed;

    //フェードアウトしきった色(alpha値が0)
    private Color transparentOriginColor;

    void Start () {
        arrowImg.material.SetColor ("_Color", colorOrigin);
        transparentOriginColor = colorOrigin;
        transparentOriginColor.a = 0;
    }
    void Update () {
        float scrollPos = scrollRect.verticalNormalizedPosition;

        Color colorImg = arrowImg.material.GetColor ("_Color");
        if (scrollPos > 0.99) {
            colorImg = Color.Lerp (colorImg, colorOrigin, Time.deltaTime * fadeSpeed);
        } else {
            colorImg = Color.Lerp (colorImg, transparentOriginColor, Time.deltaTime * fadeSpeed);
        }

        arrowImg.material.SetColor ("_Color", colorImg);
    }

}

スクロールビューの位置情報を取得

スクロールビューの位置情報で関係する部分のみ抽出しました。

<pre class="prettyprint">
using UnityEngine;
using UnityEngine.UI;

public class ScrollArrowController : MonoBehaviour {
    [SerializeField] ScrollRect scrollRect;
    //省略

    void Start () {
        //省略
    }
    void Update () {
        float scrollPos = scrollRect.verticalNormalizedPosition;
        //省略

        if (scrollPos > 0.99) {
            //top付近の処理
        } else {
            //topから離れたときの処理
        }
    }
}

位置はscrollRect.verticalNormalizedPosition;で表せます。この値の範囲は0~1です。Topは１、Bottom(下スクロールした後の最下位置)では０になります。

上記処理によって、top付近のとき、それ以外の分岐(if分のところ)が完成です。これでスクロールビューの位置をトリガーにした処理の準備OK！
参考「Unity」ScrollRectのスクロール位置を制御杏z 学習帳（旧）
